Dyluniad Yr Wyddgrug Castio Buddsoddi Ar gyfer Achos Bachyn Peiriant Gwnïo Brawd

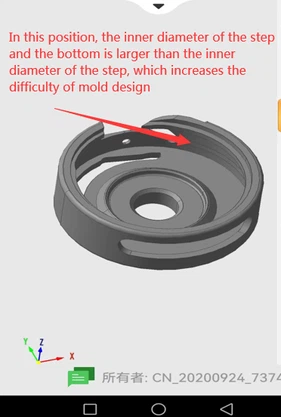

Sefyllfa Achosion Bachyn Peiriant Gwnïo Brawd

Yn gyntaf: Mae rhan sydyn y cynnyrch yn hawdd i fod yn oer, ac nid yw'r dŵr yn ddigon
Ail: Y broblem o wneud offer sgraffiniol cam mewnol (mae angen i'r cwsmer wneud camau mewnol)
Yn drydydd: crebachu unffurf y cynnyrch yn ei gyfanrwydd

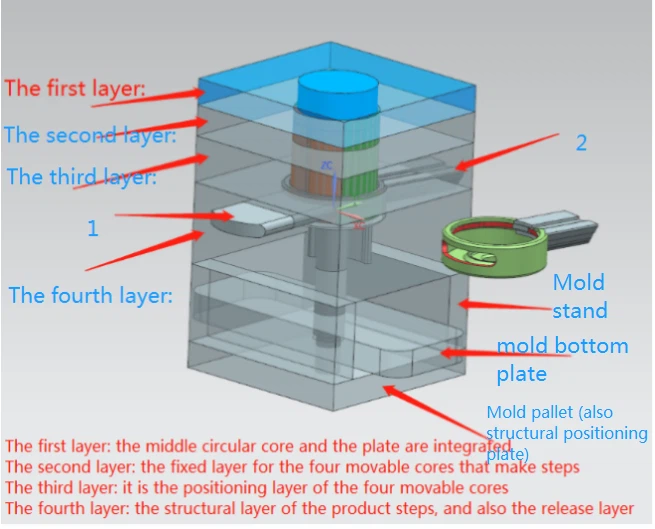

Pwrpas y tyniad craidd glas cyffredinol yw sicrhau'n effeithiol bod y pedwar craidd ar y camau allanol yn cael eu tynnu allan yn effeithiol.

Mae'r silindr canol yn uniongyrchol arwyneb gwaelod y cynnyrch

Trwch y silindr hwn yw'r craidd allweddol ar gyfer echdynnu pedwar craidd symudol y cam yn effeithiol

Mae hefyd yn gam cyntaf i gael y cwyr

Yr ail haen: lleoli'r craidd yn effeithiol, fel bod arwynebedd y pedwar craidd symudol o'r grisiau yn cyrraedd llinell lorweddol

Y drydedd haen: rheoli lleoliad y pedwar craidd, fel bod sefyllfa effeithiol y craidd bob amser lle y dylai fod

Pan dynnir yr holl greiddiau allan, tynnwch y plât gwaelod i ffwrdd, y plât gwaelod a'r ceudod melyn yw'r ddyfais demoulding

Mae dwy ddyfais demoulding ar ffurf hanner lleuad ar ddau ben y cylch. Mae'r dyluniad hwn yn effeithiol yn gwneud y cynnyrch yn oeri'n gyfartal ar ôl i'r dur tawdd gael ei oeri, gan sicrhau goddefgarwch dimensiwn uwch i'r cynnyrch

Pwynt arall yw bod y ffroenell hanner lleuad ar un ochr yn wynebu rhan miniog y cynnyrch. Wrth arllwys dur tawdd, gall wneud i'r dur tawdd gyrraedd yma am y tro cyntaf yn gyflym, gan osgoi'r ffenomen o gau oer a thywallt annigonol.

Mae plât sefydlog yr ail haen a'r cylch glas gyda'i gilydd, mae'r ail haen yn cael ei ymgynnull yn gyntaf, mae lleoliad y cylch yn sicrhau bod y pedwar craidd symudol ar yr un lefel

Ar ôl gosod yr ail haen, cydosodwch bedwar craidd symudol. Ar ôl cydosod, defnyddiwch leoliad i gadw safleoedd y pedwar craidd heb eu newid i sicrhau strwythur y cynnyrch

Yna cyfuno â'r drydedd haen o haen sefyllfa strwythur cynnyrch ar gyfer y pigiad cwyr nesaf
