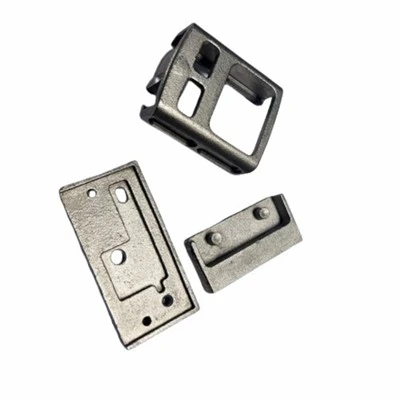

Castio Buddsoddiad Gwydr Dŵr Angle Cloddwaith

Cyflwyniad Cynnyrch

Gellir defnyddio castio buddsoddiad gwydr dŵr ongl gwrthglawdd mewn amrywiaeth o gymwysiadau gan gynnwys offer symud pridd, atodiadau cloddio, offer ffosio a pheiriannau mwyngloddio. Fe'u defnyddir hefyd mewn cydrannau mewn diwydiannau eraill, megis gweithgynhyrchu dyfeisiau awyrofod, modurol a meddygol.

Proses Cynhyrchu Castio Dur Di-staen
Mae safon Almaeneg (EN) X2CrNi18-9 dur di-staen, safon gweithredu: DIN 17440-1979, yn perthyn i ddur di-staen austenitig. Mae gan y broses gynhyrchu o ddur di-staen austenitig berfformiad da, yn enwedig dur di-staen austenitig cromiwm-nicel. Gellir defnyddio dulliau confensiynol o gynhyrchu dur arbennig Cynhyrchwch blatiau, tiwbiau, stribedi, gwifrau, bariau, yn ogystal â gofaniadau a chastiadau o wahanol fanylebau a ddefnyddir yn gyffredin yn llyfn.
Gellir defnyddio dur gwrthstaen austenitig hefyd i gynhyrchu castiau. Er mwyn gwella hylifedd dur tawdd a gwella perfformiad castio, dylid addasu cyfansoddiad aloi dur cast: cynyddu'r cynnwys silicon, ymlacio ystod y cynnwys cromiwm a nicel, a chynyddu terfyn uchaf yr elfen amhuredd sylffwr.
X2CrNi18-9 dur di-staen, dur di-staen safonol DIN Almaeneg. Yn cyfateb i 022Cr19Ni10, y rhif cyfatebol yr ydym yn fwy cyfarwydd ag ef yw 304L. O'i gymharu â 304 cyffredin, mae gan 304L gynnwys carbon is ac nid oes llawer o wahaniaeth mewn priodweddau mecanyddol. Defnyddir yn bennaf mewn weldio, oherwydd bod y cynnwys carbon yn gymharol isel, a all gynyddu'r gallu i wrthsefyll cyrydiad intergranular. (Cynnwys carbon 304 cyffredin yw min. 0.15%, a chynnwys 304L yw min. 0.030%. Dylai 304L fod yn feddalach).
Brand: X2CrNi18-9
Safon: DIN 17400
cyfansoddiad cemegol:
C: Llai na neu'n hafal i 0.03
Si: Llai na neu'n hafal i 1.00
Mn: Llai na neu'n hafal i 2.00
P: Llai na neu'n hafal i 0.045
S: Llai na neu'n hafal i 0.015
Cr: 17.00~19.50
Mo:-
Na: 8.00~10.50
N: Llai na neu'n hafal i 0.11


Proses Castio Buddsoddiadau
Y broses castio buddsoddiad, yn syml, yw defnyddio deunyddiau fusible (fel cwyr neu blastig) i wneud model fusible (y cyfeirir ato fel llwydni buddsoddi neu fodel), wedi'i orchuddio â sawl haen o cotio anhydrin arbennig, ar ôl ei sychu a'i galedu i ffurfio cragen annatod, ac yna defnyddiwch stêm neu ddŵr poeth i doddi'r model o'r gragen, ac yna rhowch y gragen yn y blwch tywod, ei lenwi â thywod sych o'i gwmpas, ac yn olaf rhowch y mowld yn y ffwrnais rhostio ar gyfer tymheredd uchel rhostio (fel defnyddio cragen cryfder uchel, gellir rhostio'r gragen wedi'i ddymchwel yn uniongyrchol heb fodelu), a chaiff y castio neu'r gragen ei rostio, ac mae'r metel tawdd yn cael ei dywallt i mewn iddo i gael y castio.
Mae cywirdeb dimensiwn castiau buddsoddi yn uchel, yn gyffredinol hyd at CT4-6 (CT10 ~ 13 ar gyfer castio tywod, CT5 ~ 7 ar gyfer castio marw), wrth gwrs, oherwydd y broses gymhleth o gastio buddsoddi, mae yna lawer o ffactorau sy'n effeithio ar gywirdeb dimensiwn castiau, megis crebachu'r mowld, dadffurfiad y mowld buddsoddi, newid llinellol y gragen yn y broses wresogi ac oeri, cyfradd crebachu'r aloi ac anffurfiad y castio yn y proses solidification, ac ati, felly er bod cywirdeb dimensiwn castiau buddsoddi cyffredin yn uwch, mae angen gwella ei gysondeb o hyd (y defnydd o gyfrwng, Mae cysondeb dimensiwn castiau â chwyr tymheredd uchel yn llawer gwell).
Wrth wasgu'r mowld buddsoddi, defnyddir y proffil gwasgu â gorffeniad wyneb ceudod uchel, felly mae gorffeniad wyneb y mowld buddsoddi hefyd yn gymharol uchel. Yn ogystal, gwneir y gragen trwy gymhwyso cotio anhydrin wedi'i wneud o rwymwr arbennig a deunydd anhydrin sy'n gwrthsefyll tymheredd uchel ac yn cael ei gymhwyso i'r mowld buddsoddi, ac mae gan wyneb mewnol y ceudod mewn cysylltiad uniongyrchol â'r metel tawdd uchel. gorffen. Felly, mae gorffeniad wyneb castiau buddsoddi yn uwch na gorffeniad castiau cyffredinol, a all gyrraedd Ra.1.6 ~ 3.2μm yn gyffredinol.


Systemau Canfod

Castio Buddsoddiad Copr Silica Sol
